Cara Kerja Fi Saat Putaran Rendah

Pada saat putaran mesin masih rendah dan suhu mesin sudah mencapai suhu kerjanya, ECU/ECM akan mengontrol dan memberikan tegangan listrik ke injektor hanya sebentar saja (beberapa derajat engkol) karena jumlah udara yang dideteksi oleh MAP sensor dan sensor posisi katup gas (TP sensor ) masih sedikit. Hal ini supaya dimungkinkan tetap terjadinya perbandingan campuran bahan bakar dan udara yang tepat (mendekati perbandingan campuran teoritis atau ideal). Posisi katup gas (katup trotel) pada throttle body masih menutup pada saat putaran stasioner/langsam (putaran stasioner pada sepeda motor pada umumnya sekitar 1400 rpm). Oleh karena itu, aliran udara dideteksi dari saluran khusus untuk saluran stasioner. Sebagian besar sistem EFI pada sepeda motor masih menggunakan skrup penyetel (air idle adjusting screw) untuk putaran stasioner.

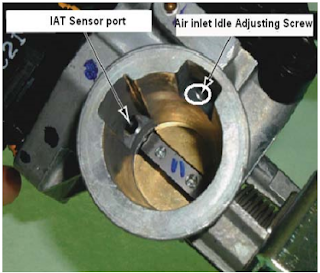

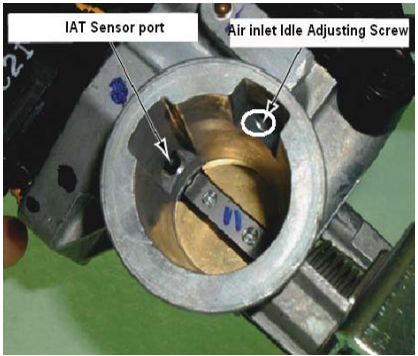

Gambar Saluran Masuk Untuk Putaran Staioner

 Saat Katup Throttle Masih Menutup

Berdasarkan informasi dari sensor tekanan udara (MAP sensor) dan sensor posisi katup gas (TP) sensor tersebut, ECU/ECM akan memberikan tegangan listrik kepada solenoid injektor untuk menyemprotkan bahan bakar. Lamanya penyemprotan/ penginjeksian hanya beberapa derajat engkol saja karena bahan bakar yang dibutuhkan masih sedikit.

Pada saat putaran mesin sedikit dinaikkan namun masih termasuk ke dalam putaran rendah, tekanan udara yang dideteksi oleh MAP sensor akan menjadi lebih tinggi dibanding saat putaran stasioner. Naiknya tekanan udara yang masuk mengindikasikan bahwa jumlah udara yang masuk lebih banyak. Berdasarkan informasi yang diperoleh oleh MAP sensor tersebut, ECU/ECM akan memberikan tegangan listrik sedikit lebih lama dibandingkan saat putara satsioner.

Gambar diatas adalah ilustrasi saat mesin berputar pada putaran rendah, yaitu 2000 rpm. Seperti terlihat pada gambar, saat penyemprotan/penginjeksian (fuel injection) terjadi diakhir langkah buang dan lamanya penyemprotan/penginjeksian juga masih beberapa derajat engkol saja karena bahan bakar yang dibutuhkan masih sedikit.

Seperti telah disebutkan sebelumnya bahwa proses penyemprotan pada injektor terjadi saat ECU/ECM memberikan tegangan pada solenoid injektor. Dengan pemberian tegangan listrik tersebut solenoid coil akan menjadi magnet sehingga mampu menarik plunger dan mengangkat needle valve (katup jarum) dari dudukannya, sehingga bahan bakar yang berada dalam saluran bahan bakar yang sudah bertekanan akan memancar keluar dari injektor.
